Nhiệt độ là một trong những yếu tố ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của các thiết bị điện – điện tử bên trong tủ điện.

PLC, biến tần (VFD), servo drive, bộ nguồn, thiết bị điều khiển và các linh kiện điện tử đều sinh nhiệt trong quá trình hoạt động. Khi nhiệt lượng không được thoát ra ngoài hiệu quả, nhiệt độ bên trong tủ có thể tăng cao, dẫn đến giảm tuổi thọ thiết bị, lỗi hệ thống hoặc dừng máy ngoài kế hoạch.

Tuy nhiên, không phải ứng dụng nào cũng cần sử dụng máy lạnh tủ điện. Tùy thuộc vào nhiệt lượng phát sinh, nhiệt độ môi trường, mức độ bụi bẩn, yêu cầu IP và nhiệt độ cần duy trì bên trong tủ, có thể lựa chọn các giải pháp khác nhau.

Bốn giải pháp phổ biến gồm: Filter Fan → Air-to-Air Heat Exchanger → Cooling Unit → Chiller

Mỗi giải pháp có nguyên lý và phạm vi ứng dụng khác nhau.

1. FILTER FAN – GIẢI PHÁP THÔNG GIÓ ĐƠN GIẢN VÀ KINH TẾ

Nguyên lý hoạt động: Filter Fan sử dụng quạt để đưa không khí môi trường bên ngoài vào tủ và đẩy không khí nóng bên trong ra ngoài. Không khí đi qua lớp filter giúp hạn chế một phần bụi xâm nhập vào tủ. Đây là giải pháp làm mát theo kiểu open-loop, nghĩa là không khí bên trong và bên ngoài tủ có trao đổi trực tiếp với nhau. Không khí mát bên ngoài → Filter Fan → Tủ điện → Không khí nóng → Exhaust Filter.

Khi nào nên sử dụng Filter Fan?

Filter Fan phù hợp khi:

- Nhiệt độ môi trường thấp hơn nhiệt độ mong muốn bên trong tủ.

- Mức nhiệt sinh ra từ thiết bị không quá lớn.

- Môi trường tương đối sạch, ít bụi, dầu hoặc hóa chất.

- Không yêu cầu cách ly hoàn toàn môi trường bên trong tủ.

- Cần giải pháp đơn giản, chi phí đầu tư và vận hành thấp.

Ứng dụng điển hình: Tủ PLC, tủ điều khiển, tủ phân phối điện, tủ automation trong nhà máy có môi trường tương đối sạch, các tủ có mật độ sinh nhiệt thấp đến trung bình.

Hạn chế: Filter Fan không thể làm nhiệt độ bên trong tủ thấp hơn nhiệt độ môi trường. Ví dụ, nếu nhiệt độ nhà xưởng là 40°C, sử dụng Filter Fan không thể duy trì nhiệt độ bên trong tủ ở 30–35°C. Ngoài ra, do sử dụng không khí bên ngoài nên bụi và độ ẩm vẫn có khả năng xâm nhập vào tủ, tùy thuộc vào điều kiện môi trường và cấp bảo vệ của hệ thống.

2. AIR-TO-AIR HEAT EXCHANGER – LÀM MÁT VỚI HAI VÒNG KHÍ TÁCH BIỆT

Nguyên lý hoạt động: Air-to-Air Heat Exchanger truyền nhiệt từ không khí nóng bên trong tủ sang không khí môi trường bên ngoài thông qua bộ trao đổi nhiệt. Điểm khác biệt quan trọng so với Filter Fan là: Không khí bên trong và bên ngoài tủ không trộn lẫn trực tiếp với nhau.

Hệ thống có hai vòng khí độc lập:

Internal Air Loop: Không khí nóng trong tủ → Heat Exchanger → Không khí được làm mát → Trở lại tủ

External Air Loop: Không khí môi trường → Heat Exchanger → Nhận nhiệt → Thải ra môi trường

Khi nào nên sử dụng Air-to-Air Heat Exchanger?

Phù hợp khi:

- Nhiệt độ môi trường thấp hơn nhiệt độ cần duy trì trong tủ.

- Không muốn đưa trực tiếp không khí bên ngoài vào tủ.

- Môi trường có bụi hoặc chất bẩn.

- Cần duy trì hệ thống tủ tương đối kín.

- Muốn giảm công tác bảo trì filter so với giải pháp thông gió trực tiếp.

- Không cần làm nhiệt độ tủ thấp hơn nhiệt độ môi trường.

Ưu điểm:

- So với Filter Fan, Heat Exchanger giúp cách ly tốt hơn thiết bị bên trong khỏi môi trường bên ngoài.

- So với Cooling Unit, hệ thống thường: có cấu tạo đơn giản hơn, tiêu thụ điện thấp hơn, không sử dụng hệ thống lạnh compressor, yêu cầu bảo trì thấp hơn.

Hạn chế quan trọng: Air-to-Air Heat Exchanger vẫn phụ thuộc vào nhiệt độ môi trường. Nếu nhiệt độ môi trường bằng hoặc cao hơn nhiệt độ cần duy trì trong tủ, Air-to-Air Heat Exchanger không phải là lựa chọn phù hợp.

3. COOLING UNIT – KHI CẦN LÀM MÁT CHỦ ĐỘNG CHO TỦ ĐIỆN

Cooling Unit, hay enclosure air conditioner, là giải pháp phổ biến cho các tủ điện có tải nhiệt cao hoặc hoạt động trong môi trường nóng.

Nguyên lý hoạt động: Cooling Unit sử dụng chu trình lạnh tương tự một hệ thống điều hòa không khí: Evaporator → Compressor → Condenser → Expansion Device. Hệ thống chủ động lấy nhiệt từ bên trong tủ và thải ra môi trường bên ngoài.

Điểm quan trọng là Cooling Unit có thể: Duy trì nhiệt độ bên trong tủ thấp hơn nhiệt độ môi trường. Đây chính là khác biệt lớn so với Filter Fan và Air-to-Air Heat Exchanger.

Khi nào nên sử dụng Cooling Unit?

Cooling Unit phù hợp khi:

- Nhiệt độ môi trường cao.

- Nhiệt lượng sinh ra bên trong tủ lớn.

- Tủ có VFD, servo drive, PLC, IPC hoặc các thiết bị điện tử nhạy cảm.

- Cần kiểm soát nhiệt độ bên trong tủ ổn định.

- Không muốn đưa trực tiếp không khí môi trường vào tủ.

- Môi trường có nhiều bụi hoặc chất bẩn.

- Cần duy trì enclosure dạng closed-loop.

Ứng dụng điển hình: Tủ automation, tủ VFD, tủ servo, tủ điều khiển dây chuyền sản xuất, ngành máy công cụ, ngành xử lí nước cấp và nước thải, nhà máy nghiệp ô tô, nhà máy thực phẩm, nhà máy thép, xi măng và các môi trường công nghiệp có nhiệt độ cao. Cooling Unit cũng có nhiều cấu hình như indoor, outdoor, side-mount, recessed hoặc partially recessed, tùy theo thiết kế tủ và điều kiện vận hành.

4. CHILLER – CHO HỆ THỐNG CÓ TẢI NHIỆT LỚN VÀ YÊU CẦU LÀM MÁT CHÍNH XÁC

Khi tải nhiệt vượt quá phạm vi phù hợp của các Cooling Unit gắn trực tiếp trên tủ, hoặc cần làm mát cho nhiều thiết bị bằng chất lỏng, Chiller thường là giải pháp phù hợp hơn.

Nguyên lý hoạt động: Khác với Cooling Unit làm lạnh trực tiếp không khí trong tủ, Chiller làm lạnh chất lỏng – thường là nước hoặc hỗn hợp water/glycol. Chất lỏng lạnh được bơm đến thiết bị cần giải nhiệt: Chiller → Chilled Liquid → Equipment / Heat Exchanger → Warm Liquid → Chiller

Khi nào nên sử dụng Chiller?

Chiller phù hợp khi:

- Tải nhiệt rất lớn.

- Cần kiểm soát nhiệt độ chính xác.

- Cần làm mát nhiều thiết bị từ một hệ thống.

- Thiết bị có sẵn liquid cooling circuit.

- Không gian hoặc điều kiện vận hành không phù hợp để lắp Cooling Unit trực tiếp trên từng tủ điện.

- Quy trình sản xuất yêu cầu nguồn nước/chất lỏng làm mát ổn định.

Ứng dụng điển hình: máy công cụ (machine tool), máy CNC (CNC machine), máy cắt laser (laser cutting machine), máy hàn (welding machine), hệ thống làm mát quy trình công nghiệp (industrial process cooling), thiết bị sản xuất bán dẫn (semiconductor equipment), thiết bị phòng thí nghiệm (laboratory equipment), hệ thống có tải nhiệt cao hoặc yêu cầu làm mát bằng chất lỏng...

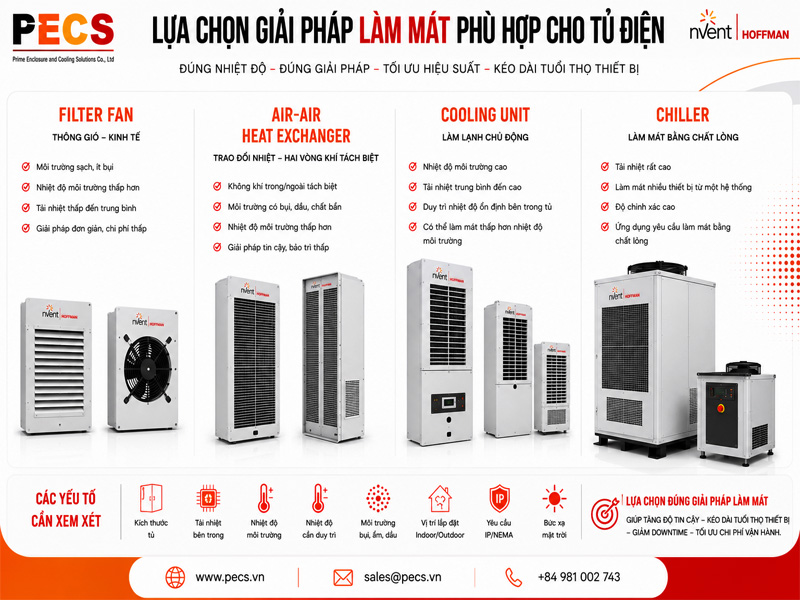

5. SO SÁNH NHANH CÁC GIẢI PHÁP

6. LÀM THẾ NÀO ĐỂ CHỌN ĐÚNG?

Có thể bắt đầu bằng một nguyên tắc đơn giản:

Nếu nhiệt độ môi trường thấp hơn nhiệt độ cho phép trong tủ và môi trường sạch → cân nhắc Filter Fan.

Nếu nhiệt độ môi trường thấp hơn nhiệt độ cho phép trong tủ nhưng cần cách ly không khí bên trong và bên ngoài → cân nhắc Air-to-Air Heat Exchanger.

Nếu nhiệt độ môi trường cao hoặc cần duy trì nhiệt độ trong tủ thấp hơn nhiệt độ môi trường → sử dụng Cooling Unit.

Nếu tải nhiệt rất lớn hoặc hệ thống cần làm mát bằng chất lỏng → cân nhắc Chiller.

Tuy nhiên, để lựa chọn chính xác model và công suất làm mát, cần xem xét đồng thời:

- Kích thước tủ điện.

- Vật liệu tủ.

- Nhiệt lượng do thiết bị bên trong sinh ra.

- Nhiệt độ môi trường lớn nhất.

- Nhiệt độ mong muốn bên trong tủ.

- Tủ lắp indoor hay outdoor.

- Bức xạ mặt trời đối với ứng dụng outdoor.

- Yêu cầu IP/NEMA.

- Mức độ bụi, dầu, độ ẩm và các điều kiện môi trường khác.

Việc chọn đúng giải pháp Thermal Management không chỉ giúp duy trì nhiệt độ phù hợp mà còn góp phần tăng độ tin cậy, kéo dài tuổi thọ thiết bị, giảm downtime và tối ưu chi phí vận hành của hệ thống.
